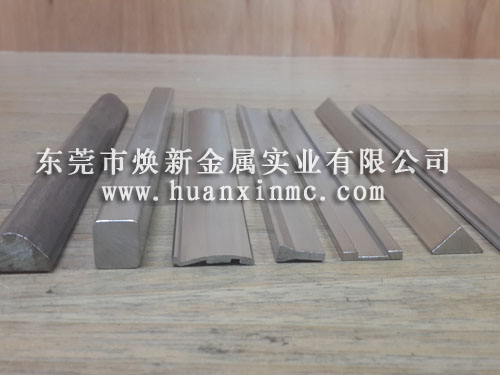

​异型棒截面与尺寸确定完整思路核心原则：先定功能，再定截面轮廓；先给关键尺寸 + 公差，再考虑冷拉 / 挤压工艺可行性，避免图纸画出来但做不了或者成本极高。
一、明确使用需求（决定截面形状）

先回答下面问题，直接锁定截面形式：
1. 受力方式
   - 受扭矩：优先花键、D 型、扁方；尽量避免尖角截面（尖角应力集中，容易断裂）
   - 滑动导向：D 型、梯形、导轨型，要考虑配合间隙，减少卡滞
   - 定位防转：单扁、双扁、D 型棒（常用，成本低，开模便宜）
   - 单纯装饰 / 轻载：椭圆、半圆等
2. 装配关系
   - 和什么零件配合？孔 / 槽的形状直接决定异型棒外轮廓；配合是间隙、过渡还是过盈？
   - 是否需要传递扭矩、防转定位？防转尽量选简单截面，不要设计复杂轮廓

二、确定尺寸，拆分【关键尺寸 + 非关键尺寸】

1. 提取功能尺寸（必须标注公差）

就是装配、配合、受力相关尺寸，这是验收核心：
- 配合基准尺寸：比如 D 型棒的外径、扁位高度（决定防转间隙）
- 平行度、直线度（长棒重点！长度越长，直线度越难保证）
- 截面轮廓的对称度（双扁、花键类）
举例：D 型不锈钢异型棒
① 基准圆直径 Φ8 h9；
② 扁位厚度 6.2±0.03；
③ 扁位平面相对圆心对称度 0.04；
④ 长度定尺公差。

2. 非功能尺寸（自由公差，降低成本）

不参与装配、不影响强度的轮廓尺寸，标注自由公差，不用高精度，减少模具难度。

3. 公差怎么选（冷拉异型棒行业常规）

- 普通冷拉碳钢：±0.05 ~ ±0.10mm
- 光亮冷拉不锈钢：±0.02 ~ ±0.05mm
不要盲目标紧公差，公差越严，模具成本、报废率大幅上涨。

三、强度校核（截面尺寸大小）

异型棒和圆棒不一样，不能直接用圆棒公式估算，截面惯性矩、抗弯截面模量需要按实际截面计算。
1. 抗弯：算出截面模量 W，校核zui大弯曲应力
2. 抗扭：极惯性矩 Ip，校核扭转剪切应力
简易做法：CAD/SolidWorks 画出截面 → 软件直接读取截面面积、惯性矩、抗弯模量，快速校核强度；
小批量样品阶段，也可以先放大尺寸打样测试，再优化减重。
⚠️ 重点：尖角位置应力集中系数会明显变大，受力件转角 R 尽量≥0.3mm 以上。

四、工艺校核（图纸定稿前必查，很多人踩坑）

冷拉异型棒不能随心所欲画截面，要自查：
1. 截面各处zui小壁厚 / 筋厚：一般≥1.2mm，太薄拉拔容易断
2. 轮廓不能有倒扣、内凹窄槽（冷拉模具无法脱模，做不了！）
3. 截面轮廓尽量对称，不对称截面拉拔容易扭曲、直线度很差
4. 截面外接圆尺寸：坯料是圆棒，外接圆决定原材料圆坯规格
❌ 典型错误：图纸画 90° 尖角、内凹倒扣、很薄的悬臂筋，冷拉厂直接告诉你开模失败。

五、两种场景的尺寸确定流程

场景 A：大批量，打算开冷拉模生产（常见）

1. 画装配图，确定防转 / 配合轮廓 → 简化截面，去掉没必要复杂造型
2. CAD 绘制截面 2D，全部转角加 R 圆角
3. 软件计算截面力学参数，校核强度，调整截面大小
4. 区分尺寸公差；标注直线度、对称度要求
5. 发给型材厂评估：是否可冷拉、模具费用、zui小起订量
6. 开模 → 试拉样品 → 三坐标 / 卡尺检测截面尺寸，微调模具

场景 B：小批量 / 样品，不开模

不用做冷拉异型棒，直接用：圆棒 CNC 铣扁、线切割下料；尺寸可以任意设计，不受冷拉工艺限制，只需要考虑 CNC 加工装夹、刀具可达性。

六、图纸标注规范（异型棒截面图必须包含）

1. 截面轮廓 2D 视图
2. 所有关键尺寸 + 公差，圆角 R
3. 截面对称度、平行度
4. 棒材长度公差、直线度要求
5. 材质、表面要求、交货状态（退火 / 冷硬）
6. 技术要求：无裂纹、脱碳层、毛刺等

七、快速简易选型示例

需求：自动化轴，Φ10 圆棒，一侧铣扁防转，大批量采购冷拉棒
1. 截面：D 型（单扁），无尖角，扁位转角 R0.3
2. 功能尺寸：Φ10 h9，扁厚 7.0±0.04
3. 强度校核：SW 截面计算抗扭满足使用扭矩
4. 工艺评估：轮廓简单，可以冷拉开模，成本低
