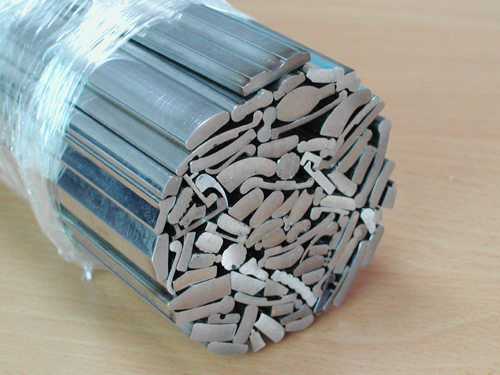

​异型棒（冷拉金属、铝挤压、塑料挤出、FRP 拉挤），因为截面厚薄不均、不对称，成型时材料流动不一致，相比圆棒更容易出现力学不稳定：各向异性、同根棒不同位置强度硬度不一致、残余应力大、疲劳波动、批次波动、后期时效性能变化。
一、金属异型棒（冷拉钢、不锈钢、铝挤压）
1、力学各向异性（纵向 / 横向性能差异大）
现象：
沿棒长度方向抗拉、屈服高；垂直棒长度的横向韧性、抗冲击明显偏低。
做横向剪切、折弯，容易开裂，而顺着长度方向受力正常。
原因：
冷拉、挤压使晶粒被拉长形成纤维组织；异型截面各处变形量不一样，转角、薄壁位置变形更大，纤维取向更严重。
六角、扁方、D 型棒尤其明显；普通圆棒各向差异小很多。
2、同一根棒，不同截面位置硬度 / 强度不一致
现象：同一支棒，边角、薄壁位置硬度偏高；厚大部位硬度偏低；打硬度，不同点读数差异大。
原因：
1）冷拉：边角变形量大，加工硬化更强；厚芯变形小，硬化弱。
2）铝挤压：薄壁金属流速快变形充分；厚壁变形不足，晶粒粗大，强度下降。
危害：局部薄弱点，受力时优先在边角发生断裂。
3、残余内应力带来的不稳定（常见）
现象：
1）CNC 加工后，棒发生弯曲、扭曲；
2）存放一段时间自发轻微变形；
3）承受交变载荷，疲劳寿命波动大，提前开裂；
4）表面存在残余拉应力，降低抗疲劳能力。
原因：异型截面金属流动不均匀，表层与芯部变形不一致，产生残余应力；没有做去应力退火 / 拉伸矫直，应力锁在材料内部。
冷拉异型棒不做去应力退火，机加工变形是高频问题。
4、批次之间性能波动
冷拉：每道次变形率波动；模具磨损；润滑变化；中间退火工艺不稳定，造成加工硬化程度不一样，强度、延伸率批次差异。
铝挤压：棒料温度、挤压速度、冷却淬火速率变化，直接影响硬度、抗拉强度；淬火冷却不均，同一支棒硬度区间拉大。
5、应力集中，冲击 / 疲劳性能下降
现象：静态强度合格，但冲击、疲劳容易断裂；尖角位置优先开裂。
原因：异型转角 R 过小，成型带来微观缺口；截面突变处应力集中，成为裂纹源。
6、冷拉塑性下降
冷拉后强度上升，但伸长率、冲击韧性下降；变形量过大，材料变脆，受冲击容易断裂。
二、塑料挤出异型棒（POM、尼龙、UPE）
1、分子取向带来各向异性
现象：沿挤出方向抗拉强；垂直方向抗冲击差，容易横向开裂。
原因：熔体流过异形模头，薄厚位置剪切速率不一样，高分子链被定向拉伸，取向不一致。
2、冷却不均，内应力大
厚薄差异大的截面，薄处冷却快、厚处冷却慢，内部残余应力。
表现：切割之后发生弯曲扭曲；受力时容易从内应力高的位置开裂。
3、后期时效带来性能变化
结晶塑料（尼龙、POM），挤出后持续结晶：
刚生产出来韧性尚可；存放一段时间后，硬度上升、冲击韧性下降、变脆，尺寸收缩。
4、同一根棒不同位置性能差异
截面厚薄悬殊，塑化、冷却不一样，薄壁位置冲击强度偏低。
三、FRP 拉挤异型棒
1）纤维主要沿长度方向：纵向强度很高，横向强度很差，容易层间开裂。
2）截面厚薄不均，树脂浸润不一致，局部气泡、缺胶，局部强度骤降。
四、现场可以观察到的宏观失效表现
静态拉伸合格，但冲击、疲劳测试数据离散很大；
同一批次，有的零件正常，有的断裂；
CNC 加工之后棒弯曲扭曲；
折弯测试，有的位置可以弯，转角位置直接裂开；
存放一段时间，棒轻微扭曲变形。
五、工程改善对策
金属异型棒
截面设计：转角避免尖角，保证小 R 角；尽量减少厚薄悬殊。
需要后续机加工：要求做低温去应力退火，消除残余应力，降低加工变形风险。
铝挤压：要求挤压后拉伸矫直，控制冷却淬火均匀性。
重要受力件，不要只测单向抗拉，同时做横向冲击、硬度多点检测。
控制冷拉变形率，变形过大必须中间退火，防止过度加工硬化变脆。
塑料异型棒
截面厚薄尽量均匀；转角圆角；
挤出之后做恒温时效，再裁切加工，释放内应力，完成结晶；
关键受力件，尽量避免大厚薄差异形。
选型提醒
如果零件承受多方向载荷、交变冲击，异型棒天生各向异性，性能稳定性不如圆棒；重要零件要充分做样件验证。
采购技术协议写明：是否退火、硬度允许波动范围、直线扭曲要求、多点硬度检测。
