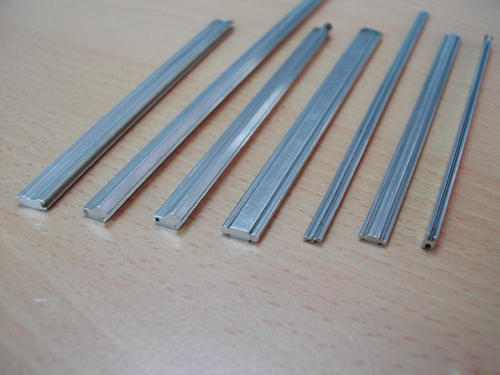

​异型丝生产（扁丝、方丝、三角、梯形、Z 型等）大多采用盘条→预处理→多道次冷轧 / 冷拉→中间退火→精成型→后处理检验工艺，zui大成本浪费来自断丝、表面裂纹、尺寸超差、模具损耗、返工报废；核心思路：源头控原料、优化模具孔型、合理分配道次变形、减少报废、延长模具寿命、降低返工率。
成本构成：原材料占 60‑75%，模具损耗、热处理、人工能耗、报废损耗占剩余部分；成品率每提升 1%，吨成本明显下降。
一、原材料端（源头降报废，关键）
盘条选型与来料检验
优先选用成分稳定、夹杂物低的盘条；杂质、成分偏析会放大为边裂、断丝，还会快速磨损模具。
入库必检：光谱成分、表面探伤（裂纹、折叠、结疤）、硬度 / 延伸率；不合格直接拒收，不要靠后工序挽救。
按产品要求选坯料：预留合理加工余量，余量过大增加道次、浪费材料；余量过小容易尺寸不足。
坯料预处理
彻底去除氧化皮、油污；氧化皮会压入表面造成麻点、划伤，同时加速模具磨损。
硬料、不锈钢：必要做预退火，提升塑性，降低成型开裂风险。
供应链降本
规格集中采购，减少多规格小批量换料换模；长协锁定盘条价格波动风险。
边角料、头尾料分类回收，可做低要求规格，减少直接报废。
❌坑：用低价劣质盘条，看似省原料，实际断丝多、模具损耗暴增，综合成本更高。
二、模具与孔型设计（决定质量与模具消耗）
异型丝缺陷很多来自孔型不合理：边部折叠、角部裂纹、截面不对称、尺寸波动。
孔型 / 辊道设计优化
复杂截面采用多道次渐进成型，不要一道直接压到成品；把大变形拆分多道，降低局部应力，减少开裂。
角部圆角合理放大，避免应力集中；尖角位置金属流动差，极易产生微裂纹。
用模拟预判金属流动，避免宽展失控、翻边折叠。
模具材质与涂层，延长寿命
普通碳钢：硬质合金 YG8；不锈钢、高硬度丝：PCD 聚晶金刚石模具或硬质合金 + PVD 涂层，提升耐磨，减少换模频次。
模块化分体模具：易损部位单独更换，不用整套报废，降低模具采购成本。
模具维护管理
建立模具台账：使用米数、磨损情况、修模记录；到寿命及时修模，不要硬撑生产。
轻微磨损及时抛光修复，不要等到出现批量划伤再换模。
装模定位精度保证，防止偏压造成截面不对称。
模具成本不是看采购价，要看每千米成品分摊模具成本，好模具虽然贵，换模停机少、报废少，综合更省。
三、工艺参数控制（减少断丝、裂纹、尺寸波动）
1. 道次变形量分配
首道变形不宜过大；成品前几道次压缩率要收小，保证尺寸稳定。
不锈钢、高碳钢变形抗力大，单道压下量严格控制，防止边裂、断丝。
2. 退火工艺管控
冷加工会加工硬化，硬化到一定程度必须中间退火，否则频繁断丝；不要省退火工序，省电费换来大量报废得不偿失。
温度、气氛严格控制：防氧化、脱碳；退火温度不足，塑性没恢复；温度过高晶粒粗大，力学性能不合格。
3. 润滑与冷却
异型截面摩擦不均匀，润滑不良会粘模、表面拉伤、模具快速磨损。
根据材质匹配拉丝粉 / 拉丝油；模具出口温度监控，过热会材料软化、粘模。
4. 走线张力、速度
张力过大截面变形、扭曲；张力不足抖动尺寸波动。
硬材质降低走线速度，减少发热与断丝；速度盲目追求高产，会带来批量不良。
四、过程质量管控，把报废消灭在过程，不要成品才发现
首件确认制度
换模、换料、换班次，必须做首件：截面尺寸、公差、表面、硬度；首件不合格不批量开机。
在线检测 + 巡检
在线测截面尺寸、涡流探伤表面裂纹；定时取样做金相、硬度。
早期发现尺寸漂移、微裂纹，及时调机，避免整卷报废。
缺陷分类处置
头尾缺陷段在线标记切除，不要混入成品；
轻微缺陷产品区分降级使用，不要全部当废料，提升材料利用率。
很多工厂问题：生产几千米后才发现尺寸跑偏，整卷报废，成本损失巨大。
五、后道工序：矫直、收线、热处理
异型丝内应力大，容易扭曲、翘曲；矫直辊压量匹配截面，防止过压产生新的变形。
成品去应力回火，稳定尺寸，避免后续客户加工变形。
收线张力均匀，避免卷取压伤、扭曲；盘卷整齐，减少后续处理损耗。
六、降本避坑关键点（现场高频踩坑）
不要为了省道次，强行加大单道变形：会出现边裂、暗裂纹，后续客户使用断裂索赔，隐性成本极高。
不要省中间退火：硬料省退火，断丝率飙升，得不偿失。
模具超期服役继续生产：表面划伤、尺寸漂移，批量不良。
只看原料单价，忽略盘条内在质量：杂质高带来断丝、模具快速损耗。
首件流于形式，批量生产后才发现孔型、参数错误。
区分客户真实公差要求：非关键位置不要盲目追求超高精度，无谓增加加工成本；合理利用公差区间。
