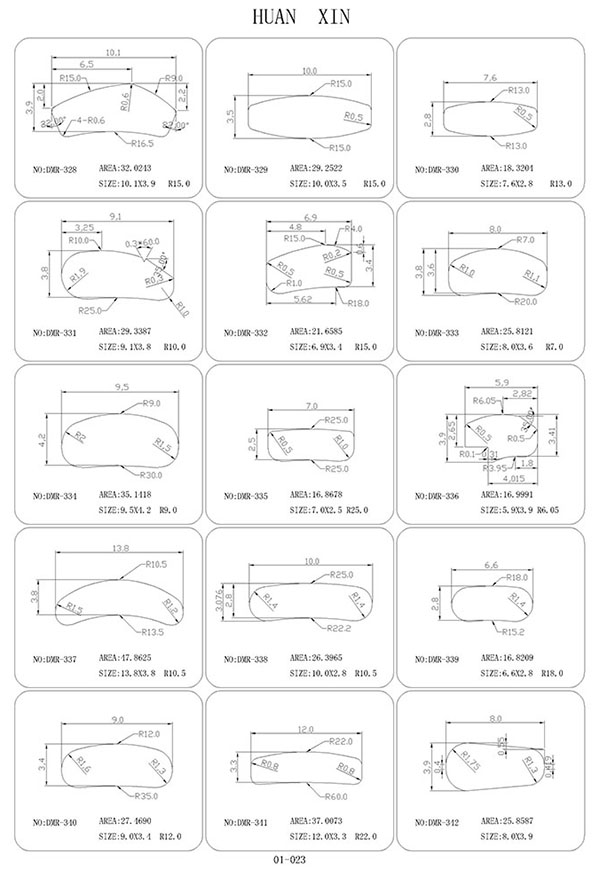

​金属异形线（扁线、D 型、三角、梯形等）多用于弹簧、卡扣、弹片、端子、建筑五金，相比普通圆线，在开卷送料、折弯成型、焊接、表面处理、仓储上有很多特殊要求，管控不当容易出现开裂、扭曲、送料故障、产品失效。
一、来料与开卷送料注意
防止线材扭曲扭转
异形截面受力不对称，卷料放卷很容易出现扭转变形；扭曲后的线材无法正常进入自动送料机，折弯角度全部跑偏。
开卷设备要适配异形截面，不能直接照搬圆线送料架；
放料张力不能过大，张力过大会加剧扭曲、截面变形；
来料抽样平铺地面，观察是否扭翘，扭曲严重直接拒收。
边缘毛刺、锐边必须处理
轧制 / 拉拔会产生侧边毛刺飞边。
毛刺会划伤模具、划伤工件；折弯位置毛刺处会产生应力集中，受力后从毛刺位置断裂；
需要折弯、做弹性件的产品，要求供应商侧边去毛刺、倒小 R 角；
现场不要直接使用带锐边的线材。
关注卷料头尾尺寸波动
轧制、拉拔卷料，卷头、卷尾尺寸公差容易偏大；生产时建议把头尾段单独挑出，避免流入批量产品。
二、折弯、成型加工注意
区分折弯方向，避开开裂风险
异形线轧制后，侧边是纤维流向的薄弱位置，尽量不要沿轧制侧边进行折弯，容易侧边开裂。
折弯内角 R 不能过小；不锈钢、高碳钢异形线对 R 角更敏感；
若产品需要大变形折弯，优先选用退火软态材料，不要用全硬线材直接折弯。
注意加工硬化
冷加工异形线硬度会升高，塑性下降；多次弯折容易断裂。
需要后续折弯成型，要明确材料状态（软态、1/2 硬）；
弹性卡扣、弹片，不要盲目追求高硬度，硬度太高抗疲劳性能下降。
截面定位
D 型、扁线、梯形异形线有方向，自动化生产必须做好防错定位；一旦方向装反，零件直接报废。
三、焊接、表面处理注意
焊接
异形线截面不规则，焊接接触面和圆线不同；
扁线焊接注意电流、焊接时间，防止边缘烧穿；
表面油污、氧化皮要清理干净，否则虚焊、焊点脱落。
电镀、钝化、喷涂前处理
异形线边角缝隙容易积存油污、拉丝润滑液；边角电流密度偏大。
除油要充分，否则镀层起泡、附着力差；
尖角位置电镀容易镀层过厚或烧焦，必要时做边角 R 过渡。
碳钢异形线注意表层脱碳：弹簧类产品，脱碳层会造成疲劳断裂，重要弹性件需要要求供应商控制脱碳层厚度。
四、储存与搬运
防止磕碰压伤
异形线边角凸起，堆叠、搬运容易压伤、刮伤截面棱角；卷料建议使用隔纸、保护膜隔离，避免线层之间互相压痕划伤。
防锈防护
碳钢异形线做好防锈油包装；
不锈钢也要避免铁离子污染，不和普通碳钢混放；
存放环境干燥通风，禁止露天堆放，防止受潮生锈。
装卸不要摔砸，卷料摔落会造成线材扭结、局部塑性变形，整卷报废。
五、选型与工艺匹配注意
小批量谨慎开新模具
异形截面需要轧辊或拉丝模，新截面会产生模具费；小批量优先选用现有标准截面。
不要随意替换截面规格
同等截面积，异形线刚性、弹性和圆线不一样，不能直接用圆线简单替代。
弹性件一定要确认硬度范围、材料延伸率，只看材质牌号不够。
六、现场检验要点（上机前）
抽样测量截面全尺寸，包括宽度、厚度、边角 R 角；
目视 + 放大镜检查侧边有无微裂纹、毛刺；
平铺检查线材是否扭曲；
小试样做折弯试片，验证是否开裂，确认材料状态是否匹配工艺；
碳钢弹簧件重点关注脱碳问题。
七、常见失效总结
扭曲：放卷张力过大、来料本身扭曲，导致自动化无法生产；
折弯开裂：R 角太小、材料过硬、侧边微裂纹；
疲劳断裂：边缘毛刺应力集中、表层脱碳；
电镀不良：边角缝隙油污清洗不干净。
