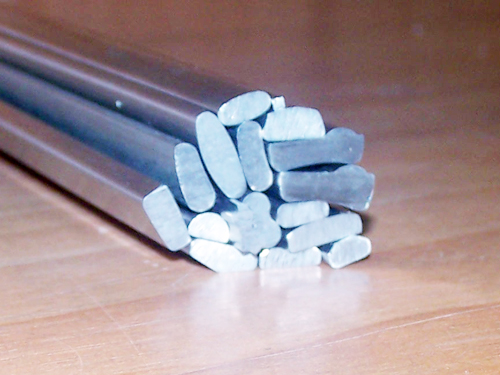

​不锈钢异型棒冷拉张力不稳定直接后果：截面尺寸波动、角度偏差、棒材扭曲弯曲、表面拉伤、头尾尺寸超差、同批料公差离散大；异型截面（六角、扁、D 型、T 型）比圆棒对张力更敏感，不对称截面张力失衡更容易扭转变形。不锈钢异型棒可以从坯料、模具、设备、工艺参数、润滑、后处理几个方面排查整改。
一、设备侧（张力波动常见来源）
冷拉主机牵引夹持机构故障
现象：夹块磨损、夹块表面打滑、夹持压力忽大忽小；棒材表面局部压痕，出料速度忽快忽慢，张力震荡。
处理：
①检查、修磨或更换牵引夹块；夹块齿纹磨损必须更换；
②调整夹持油压 / 气缸压力，压力不能过小打滑，也不能过大把棒材夹扁变形；
③夹持位置垫适配软垫片，避免夹伤不锈钢表面；异型棒要做仿形夹块，不要用普通平夹块，防止夹持受力偏移。
传动系统间隙
减速机齿轮间隙、链条链轮磨损、联轴器间隙，造成瞬时张力冲击波动。
处理：消除传动间隙；磨损件更换；定期检查减速机、链条张紧度。
测力与控制系统
张力传感器漂移、信号干扰、PID 参数不合适，系统频繁来回调节。
处理：校准张力传感器；屏蔽线路干扰；优化 PID，避免高频来回震荡；设定合理目标张力区间，不要追求极小波动。
料架、导向模（导向套）卡滞
坯料在进入模具前被导向座剐蹭、卡滞，阻力忽大忽小，张力忽升忽降。
处理：导向模内孔抛光，间隙合理；导向同轴度校正，保证坯料直线送入模具，不偏摆。
二、模具因素（异型棒重点）
模具磨损、模口崩口、模腔光洁度差
异型各个角部磨损不一致，局部阻力变化，张力跟着跳动。
处理：
定期检测模具；模腔抛光；磨损超差直接修模或换模；
异型截面各个边角过渡 R 合理，尖角金属流动阻力大，造成局部阻力突变。
模具装配偏心、受力不均
模具装夹偏斜，坯料与模腔单边摩擦大，阻力不稳定。
处理：重新校正模具同轴定位，锁紧牢固，防止冷拉过程模具轻微窜动。
压缩变形量不合理
单道次变形量过大，金属流动剧烈，张力剧烈波动；异型棒单道压下量不能照搬圆棒参数。
处理：降低单道冷拉压缩率，增加中间退火道次，减小单次变形阻力。
三、坯料与前道工序
坯料尺寸波动大、表面缺陷
来料圆棒坯直径忽大忽小、起皮、氧化皮、麻点，进入模具摩擦阻力不断变化，张力震荡。
处理：控制热轧坯 / 酸洗坯来料公差；坯料表面修磨去除起皮、氧化、裂纹；坯料必须充分酸洗钝化。
坯料硬度不均匀
退火不均匀，棒材头尾、软硬不一致，变形抗力不一样，张力就不稳定。
处理：坯料要充分均匀退火；保证整炉退火温度、保温时间，头尾硬度差控制在合理范围。
奥氏体不锈钢（304/316）冷拉前必须软态退火，硬坯直接冷拉阻力大且波动严重。
四、润滑工艺（非常关键，不锈钢冷拉）
润滑失效会造成摩擦阻力剧烈变化，张力跳动，同时拉伤表面。
润滑膜断续、局部缺润滑；皂化膜厚薄不均；皂化处理质量差。
润滑剂浓度、温度波动；皂化槽温度过低，成膜不好。
整改：
不锈钢冷拉必须做好磷化‑皂化处理，形成均匀固体润滑膜；禁止简单用油直接拉制；
管控磷化、皂化槽液浓度与温度，保证坯料表面完整均匀润滑层；
生产中定期补加槽液；避免坯料局部没有挂上皂化膜。
五、工艺参数调整
冷拉速度
速度太快，金属流动来不及稳定，摩擦热急剧变化，张力震荡；异型棒不宜高速冷拉。
对策：适当降低冷拉速度，观察张力曲线趋于平稳。
张力设定值
目标张力过高：容易断料、张力对微小阻力变化非常敏感；
张力过低：牵引容易打滑，张力也不稳。
对策：通过试验找到该截面合理工作张力区间，留有安全余量。
头尾段特殊处理
棒料头部夹紧段、尾部出料段本身张力天然波动，属于正常；可把头尾超差部分作为工艺废料切除。
六、成品衍生问题与补救
张力不稳定带来的次生缺陷：尺寸波动、扭曲、弯曲、残余应力大。
生产后增加去应力退火，缓解扭曲、后续机加工变形；
增加校直工序，改善弯曲扭曲；
来料全检截面尺寸、直线度、扭曲度，把头尾不稳定段切除。
七、现场快速排查顺序
观察张力曲线：是持续震荡，还是阶段性跳变；
停机检查牵引夹持是否打滑、夹块磨损；
检查导向模是否卡料、刮料；
检查坯料表面与退火硬度是否均匀；
确认磷化皂化润滑膜是否完整；
校验模具磨损、装配同轴；
调整冷拉速度与张力 PID 参数。
八、高频踩坑提醒
异型截面直接套用普通圆棒冷拉参数，变形量过大，张力剧烈波动；
省略磷化‑皂化，只加油润滑，摩擦阻力极不稳定，同时表面拉伤；
夹块不用仿形，异型棒夹持偏斜，受力一边大一边小，张力忽高忽低还产生扭转变形；
坯料退火不到位，硬度不均，整批张力波动。
