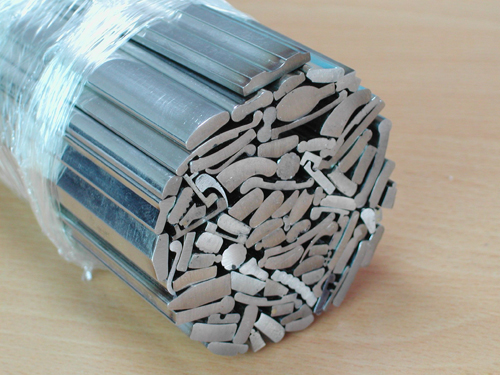

​异型丝（扁丝、方丝、三角、梯形、半圆丝）天生截面不对称，拉拔后极易出现单边弯、S 蛇弯、盘绕后无法校直、宽窄边翘曲，异型丝生产时根源分四大类：坯料预处理、模具配模、张力 / 设备工装、后道校直定型，按从易到难整改。
一、快速区分弯曲类型，精准找原因
单向固定朝一侧弯：模具对中偏斜、进线导向偏移、单边摩擦受力不均
S 型连续蛇弯：张力波动、拉拔速度忽快忽慢、设备震动、坯料原始扭曲
扁丝宽边上下翘曲 / 方丝对角翘：截面变形不对称、单道压缩率过大、内应力堆积、冷却不均
收盘后松开就弯，拉直回弹：成品内应力过大，缺少中间退火 / 成品定型
二、进线坯料问题（源头弯曲，成品必弯）
坯料未校直、自带扭曲
圆坯来料弯曲、扭纹，拉拔异型时应力会固定成型，永久侧弯。
整改：进线前端加装多辊立式校直器，至少 6 组校直轮，提前消除坯料弯曲、扭转；弯曲严重坯料直接分拣，禁止上线。
坯料表面软硬不均、氧化皮单边堆积
酸洗磷化不均匀，一侧润滑膜厚、一侧薄，拉拔摩擦力不一致，产生侧弯。
整改：统一酸洗皂化工艺，坯料全周润滑膜均匀；上线前擦拭坯料，去除局部结块皂粉。
三、模具与配模（异型丝弯曲zui高发核心原因）
异型截面应力分布不对称，模具微小偏差都会直接翘曲
1. 模具不同心、进线对中偏移（常见单边弯）
进线导向模、成型异型模、收线鼓轮三点不在同一中心线，丝材单侧挤压、摩擦加剧，持续朝一侧弯曲。
整改操作：
① 停机重新校准模具座，加装百分表校正同轴度；
② 模具入口增加导向保护模，强制丝材居中进入型腔；
③ 模具底座加装减震垫片，设备震动会持续偏移模具。
2. 模具型腔结构缺陷，应力失衡翘曲
模具压缩角左右不对称、棱角圆角一边大一边小；
单道直接成型异型，变形量集中在单边，内应力严重失衡。
整改：
① 重新抛光模具，保证型腔左右、上下完全对称，异型棱角统一 R0.1~0.3 过渡圆角；
② 拆分成型道次，粗成型 + 精成型两道模具分步变形，禁止一道直接压制成型，分散应力；
③ 严控单道断面收缩率≤20%，扁丝宽面变形量不能集中单边。
3. 模具磨损不均，单边间隙变大
长期生产后异型模一侧型腔磨损更快，截面尺寸左右不一致，丝材受力不对称，持续侧弯。
整改：每盘料头尾取样二次元检测截面，发现尺寸偏差立即抛光修模；磨损超差直接更换金刚石模具，提升耐用度。
四、张力、拉拔速度、设备工装（S 蛇弯主要来源）
张力忽大忽小，无恒张力控制
张力大时丝材拉伸收紧、张力小时松弛，交替产生 S 型蛇弯；扁丝宽窄边受力不一致直接翘曲。
整改：加装闭环恒张力控制系统，张力传感器实时调节收线电机转速；禁止人工手动调速，全程自动稳压。
拉拔速度波动、启停频繁
加速、减速瞬间应力突变，丝材产生波浪弯曲；低速生产时速度尽量稳定，减少中途停机。
全线过线工装存在毛刺、单边摩擦
校直轮、导向套、鼓轮沟槽磨损、单边起毛刺，持续刮蹭丝材一侧，造成单侧弯曲。
整改：全部过线部件抛光去毛刺；磨损鼓轮、导向轮及时修复更换；过线轮上下对称压紧，避免单边受力。
整机震动大
主轴、减速箱、收线鼓轮轴承间隙过大，高速震动导致模具受力持续偏移，成品蛇弯。
整改：每日设备点检，更换损坏轴承；设备底座增加减震橡胶垫，降低整机振动幅度。
五、润滑、冷却不均造成翘曲弯曲
异型棱角摩擦发热远大于平面，单侧温度过高会金属热膨胀不一致，冷却后应力回弹弯曲。
模具水冷套堵塞、单边冷却不足，型腔左右温差大；
润滑液喷淋只喷一面，异型截面一边润滑充足、一边干摩擦。
整改：
① 定期疏通模具循环水冷，保证模具整体温度均匀；
② 模具入口双侧喷淋拉丝油，保证扁丝上下两面、方丝四周完全覆盖润滑；
③ 润滑液加装过滤，无金属碎屑造成局部干摩擦。
六、内应力回弹弯曲（拉直松手立刻弯）
多道拉拔后金属内部积压大量不均匀内应力，丝材看似平直，松开盘卷束缚立刻回弹弯曲，异型丝尤其严重。
解决方案
中间工序退火去应力（长效根治）
多道拉拔至半成品时，增加光亮退火工序，消除累积内应力后再精拉成品，从根源解决回弹弯曲。
成品后道在线定型校直
成品出模具后、收线前加装成品多辊精密校直机：
扁丝：上下两组校直辊，针对宽边翘曲反复碾压定型；
方丝 / 三角丝：四面可调校直轮，全方位校正弯曲；
在线实时校直，收盘前保证丝材平直。
成品低温回火定型
对回弹严重的高硬度异型丝，成品盘进行低温去应力回火，缓慢冷却释放内应力，杜绝盘卷回弹弯曲。
七、现场快速处理流程（车间应急操作）
观察弯曲方向：固定单侧弯→校正模具对中、检查导向；S 蛇弯→稳定张力、检修设备减震；松手回弹弯→内应力问题，启用成品校直或退火。
停机检查模具同轴度，重新对中；
检查全线过线轮是否磨损、单边摩擦；
开启双侧润滑 + 模具水冷，保证温度润滑均匀；
启动恒张力，稳定拉拔速度；
半成品增设退火，成品加装在线精密校直机。
八、补充避坑要点
不要靠人工外力强行拉直丝材，只能临时平直，内应力未消除，后续分切、使用依旧回弹弯曲；
复杂异型截面（梯形、工字丝）必须分多道成型，单道成型弯曲不良率会提升 50% 以上；
收线盘卷张力不能过大，盘绕挤压会加剧弯曲定型，恒张力设置偏小值。
