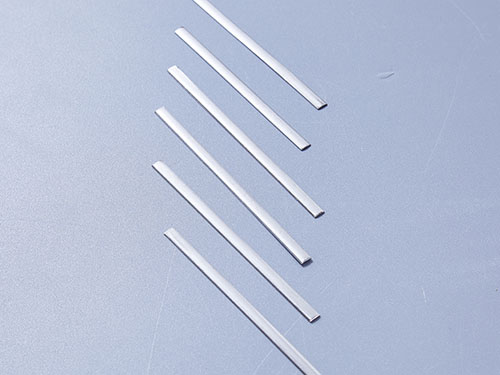

​异型丝（异形丝）：以圆形盘元 / 圆丝为母材，通过冷滚压、异型拉拔、连续挤压等塑性加工，制成横截面非圆形的金属线材。那么，下面小编讲解一下异型丝加工过程中避免产品扭曲的方法：
一、原材料前置管控（从源头减少内应力）
原料圆丝必须完全球化 / 软化退火
未退火硬料塑性差，轧制单侧变形会产生巨大残余应力，收卷后自然扭转；不锈钢、弹簧钢每道轧制前增加中间去应力退火。
原料圆丝圆度、直线度达标
椭圆度超差的盘元，进轧辊后左右压下量不一致，直接出现侧弯 + 扭曲；来料涡流探伤，剔除起皮、单边厚薄不均线材。
同一批次原料硬度统一
盘头与盘尾硬度差大，轧制变形量波动，前后产品扭曲程度不一样，分盘分开生产。
二、轧辊、模具、导卫工装核心调整（关键环节）
1. 轧辊平行度与间隙对称校准
上下轧辊轴线严格平行，左右两端间隙差值≤0.005mm；一端间隙大、一端小，线材单侧受压必然扭转。
对称截面（扁丝、方丝）两侧轧辊轮廓完全一致，左右 R 角、压下量无偏差；不对称异型截面需设计补偿辊型抵消应力差。
轧辊磨损单边起台阶立即修磨，磨损不均会持续拉扯线材造成扭曲。
2. 入口导向模、导卫精准对中
进线导模中心必须与轧辊成型中心重合，线材偏左 / 偏右进辊，受力不对称；导模内孔光洁无毛刺，避免单边刮擦拉扯。
多道连轧每一组轧机都配前后限位导卫，约束线材左右摆动，防止走偏。
薄扁丝、窄异型丝加装立式侧压导轮，限制线材侧向翻转。
3. 拉拔模具防扭曲设计
异型冷拔模型腔左右对称，模口润滑槽均匀分布；单边润滑不足摩擦阻力不一样，线材会向摩擦大的一侧翻转。
多道拉拔前后设校直导向套，强制约束截面姿态。
三、轧制工艺参数优化，平衡两侧变形应力
单道次压下量不能过大
单次变形量超过 12%～15%，金属流动剧烈不均，内部应力差急剧增大；复杂异型分 5～10 道次逐步成型，小变形量缓慢释放应力。
轧制速度匀速稳定，禁止忽快忽慢
速度波动会造成瞬时张力变化，线材左右受力不均；选用变频恒速轧机，避免启停频繁。
润滑充分且均匀
轧制油喷淋覆盖线材上下左右四面；单侧缺油摩擦阻力大，线材向阻力大的一侧扭转。高硬度不锈钢选用极压乳化油，减少模具拖拽拉扯。
四、张力系统控制（收放卷张力失衡是扭曲高发点）
全线恒张力控制，前后张力匹配
进线放卷、轧机中间牵引、成品收卷三段张力统一；前松后紧会拉扯线材产生扭转变形。
张力不能过大
高张力强制拉伸会拉大截面两侧应力差，下线解开卷后回弹扭曲；薄扁丝采用低张力、大卷径收卷。
收卷前增设在线预校直机构
轧机出口加装立式 + 卧式双向校直轮组：
卧式辊校正上下厚薄侧弯
立式侧辊矫正左右翻转扭曲
线材离开轧辊立刻校正，不让扭曲定型再收卷。
五、截面结构设计优化（图纸阶段规避先天扭曲）
尽量设计对称截面：对称扁、对称方、对称半圆；单侧凸起、梯形不对称截面极易扭曲，图纸允许情况下增加对称配重筋平衡金属体积。
截面厚薄差不宜过大，厚侧金属流动慢、薄侧流动快，应力失衡扭转。
截面尖角加大过渡 R 角，减少局部应力集中，降低扭曲回弹。
六、下线后消除扭曲、释放残余应力
在线在线去应力低温回火
轧制成型后立即低温回火（不锈钢 280～350℃，碳钢 200～260℃），消除轧制残余应力，杜绝存放后回弹扭曲。
成品开卷校直处理
收卷后的线材存在卷曲 + 扭转，使用多轮精密调直机双向校直，同时消除扭曲、侧弯。
成品静置释放应力
加工后不要立刻裁切出货，常温静置 24h 释放内应力，再复检扭曲度，避免交付客户后变形。
七、现场快速判断扭曲成因 & 应急处理
整批同向均匀扭曲
原因：轧辊左右间隙不对称、导卫偏移 → 重新校准轧辊平行度、对中进线导模
线材一段扭、一段正常
原因：轧制速度波动、张力不稳、原料硬度不均 → 锁定恒速、检修张力控制器、分盘生产
线材一边翘、伴随扭转
原因：单侧润滑不足、轧辊单边磨损 → 调整喷淋油路、修磨轧辊
下线平直，放置几小时后扭曲
原因：残余轧制应力大 → 增加在线低温去应力回火工序
八、验收管控标准
生产过程每 30 分钟取样，截取 1 米长异型丝平放，无肉眼可见扭转；高精度产品要求：1 米长度内扭转角度≤3°。
