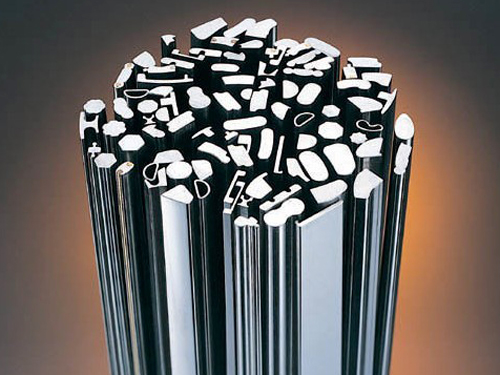

​异型棒（异形棒） 是指非圆形截面或表面带特殊纹路的金属 / 合金棒材，核心是截面定制化、表面强化、适配特殊装配 / 受力需求，区别于普通圆棒、方棒等标准型材。下面，小编总结一下异型棒进行表面打磨避免的问题：
一、通用共性问题（所有异型棒都要避免）
1. 尺寸与公差超差
问题：局部磨除过多、截面轮廓变形、尺寸偏小、公差失效。
原因：进给量过大、砂轮 / 磨头压力不均、走刀速度忽快忽慢。
规避：采用小切深、多次轻磨；控制匀速进给，严禁重压磨削；精密件预留 0.03~0.08mm 精磨余量。
2. 棱角崩边、塌角（高频缺陷）
异型棒棱角、尖角、转角处易受损。
原因：砂轮直面冲击尖角、磨头硬接触、转速过高、砂轮粒度过粗。
规避：
砂轮 / 磨头避开尖角直磨，采用斜向过渡打磨；
转角位置降低进给与转速，选用细粒度磨具；
硬度低材质（铝、铜、软钢）优先用砂纸、抛光轮，不用粗砂轮。
3. 表面烧伤、发蓝、退火
原因：磨削热量集中、冷却不足、连续干磨、磨具堵塞。
危害：表层硬度下降、产生裂纹，轴类 / 受力件直接报废。
规避：全程充足冷却（切削液 / 乳化液喷淋）；定时清理磨具积屑；高温敏感材质缩短单次连续打磨时长。
4. 振纹、波浪面、明暗色差
原因：棒料装夹不牢、设备刚性差、异型截面重心不均引发震动、磨头跳动。
规避：
专用夹具多点支撑，增加夹持刚性，悬空段尽量缩短；
校正磨头、砂轮径向跳动；长棒采用中心架辅助支撑；
震动大部位降低砂轮线速度。
5. 毛刺、飞边、划痕
原因：磨粒脱落、磨具破损、磨料颗粒残留、zui后无精抛工序。
规避：定期检查更换破损磨具；粗磨后换细磨 / 砂纸收尾；打磨后用气枪 + 毛刷清理表面碎屑。
6. 材质应力开裂
原因：高强度钢、淬火件、硬质合金，磨削热 + 机械应力叠加。
规避：降低单次磨削量、加强冷却；淬火件避免快速冷热交替；硬质合金选用金刚石磨具，禁用普通砂轮。
7. 表面锈蚀、二次污染
原因：打磨后残留磨削液、水分、金属粉尘，未及时清理防护。
规避：完工后彻底清洗、吹干；碳钢 / 普通钢件及时做防锈处理。
二、按不同截面异型棒，针对性规避问题
1. 六角棒、方棒（多平面 + 直角棱角）
避免平面高低不平：每个平面打磨压力、走刀速度保持一致，不要单边偏重。
避免直角塌角：严禁砂轮边缘直角切削棱角，磨具端面远离尖角。
避免邻面接痕：平面交接处放慢速度，过渡打磨，减少交界台阶。
2. 扁棒、D 型棒、半圆棒（厚薄差大、弧面 + 平面结合）
避免薄边磨穿、变形：薄壁部位减小磨削压力，减少打磨次数。
避免弧面失圆、平面起棱：弧面用弧形磨头匹配轮廓，不要用平砂轮硬磨曲面。
3. 梅花棒、三角棒、多齿异形（复杂轮廓、多尖角）
避免齿尖、尖角磨损变形：选用小型细磨头，分区局部打磨，不整体强力磨削。
避免沟槽积屑难清理：打磨过程中间断清屑，防止磨料卡在槽内划伤表面。
4. 滚花棒、螺旋槽棒（表面有纹路）
避免纹路磨平、齿顶缺损：禁止大面积平磨，仅对凸起部位轻微去毛刺，不深度磨削。
避免槽内残留磨料：打磨后高压气吹 + 毛刷彻底清理沟槽。
三、设备、工装与操作层面禁忌
禁止装夹松动、悬空过长
异型棒不对称，重心偏移，装夹不稳极易震刀、磨偏；长棒必须加辅助支撑。
禁止混用磨具
硬质合金→金刚石砂轮；不锈钢 / 铜铝→软质砂轮、尼龙轮、砂纸；淬火钢→专用耐热砂轮，磨具选错会快速钝化、划伤工件。
禁止干磨作业
除临时轻微去毛刺，批量打磨必须配冷却系统，尤其碳钢、合金钢。
禁止打磨顺序颠倒
流程：粗磨（去余量）→半精磨（修轮廓）→精磨 / 抛光（提光洁度），跳过中间工序易留深划痕。
四、特殊材质额外注意
不锈钢（201/304/316L）
易粘磨料、产生划痕，选用单晶刚玉 / 陶瓷砂轮，降低转速、加大冷却，避免加工硬化。
铜、铝棒
材质软、易塞磨具、变形，优先用砂纸、布轮、抛光膏，少用粗砂轮；轻压快磨。
淬火高硬度钢、钨钢
脆性大，严禁冲击磨削、大切深，防止崩裂，全程低速、强冷却。
碳钢 / 45#
重点防表面烧伤、发蓝，磨削液持续喷淋。
五、安全相关规避（现场作业）
异型棒棱角锋利，装夹、取件防止割手；
打磨产生金属粉尘，做好通风与防护，不锈钢、合金粉尘避免长期吸入；
磨具破裂、工件飞出风险高，设备防护罩不得拆除。
