​不锈钢异型线生产时 “比圆线更容易断”，但不是必然易断，关键看材质、工艺、模具与润滑。下面分情况讲清楚：
一、为什么异型线更容易断？

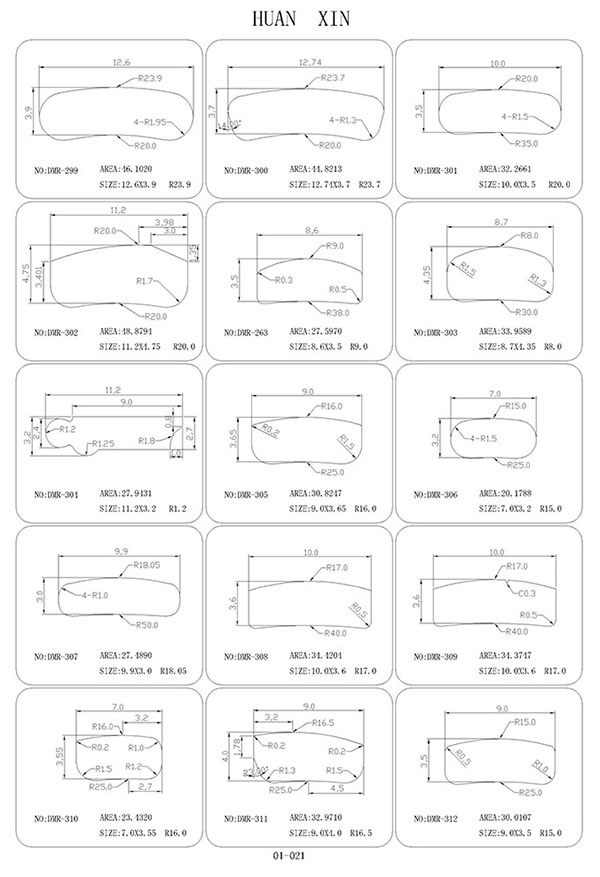

截面不对称、应力集中方、扁、三角、六角等形状，边角处应力集中，拉拔时边角先裂、再扩展断裂。
变形更剧烈、道次更多圆→异型，单道减面率更大，需多道拉拔，加工硬化快、韧性下降，容易脆断。
模具复杂、受力不均异型模孔难加工、易磨损、变形区摩擦大，局部过拉 / 欠拉，导致断线。
材料本身敏感
200 系（201、202）：锰代镍，韧性差、晶界敏感，容易断。
304/316：韧性好很多，但异型拉拔仍比圆线易断。
高碳 / 高硬度不锈钢：更脆，断线率更高。
二、正常工艺下的断线概率（经验值）
304/316 软态、小规格扁线 / 方线：断线率 1%～3%，控制好可更低。
201 硬态、薄扁线 / 尖角异型：断线率 5%～15%，工艺不稳可达 20%+。
高精度、复杂截面（Z 字、梯形）：比普通异型再高 2%～5%。
三、常见的断线原因（现场 90% 问题）
原料问题
夹杂、起皮、裂纹、硬度不均、偏析，一拉就断。
模具问题
模孔磨损、棱角崩缺、压缩比不合理、模具不同步磨损。
润滑不足 / 不当
不锈钢粘模性强，润滑差会发热、粘模、拉裂。
工艺参数错误
单道减面率过大、速度过快、张力不稳、退火不充分。
四、怎么降低断线率？（实用措施）
选对材质：优先 304/316，少用 200 系；高韧性软态料。
优化工艺：多道次、小减面率（每道 10%～20%），中间退火消除硬化。
用好模具：硬质合金模、抛光模孔、合理压缩区角度；定期修模。
强化润滑：专用不锈钢拉丝油，足量循环，降低摩擦与发热。
控制张力：平稳收放卷，避免忽紧忽松；校直轮对齐。
